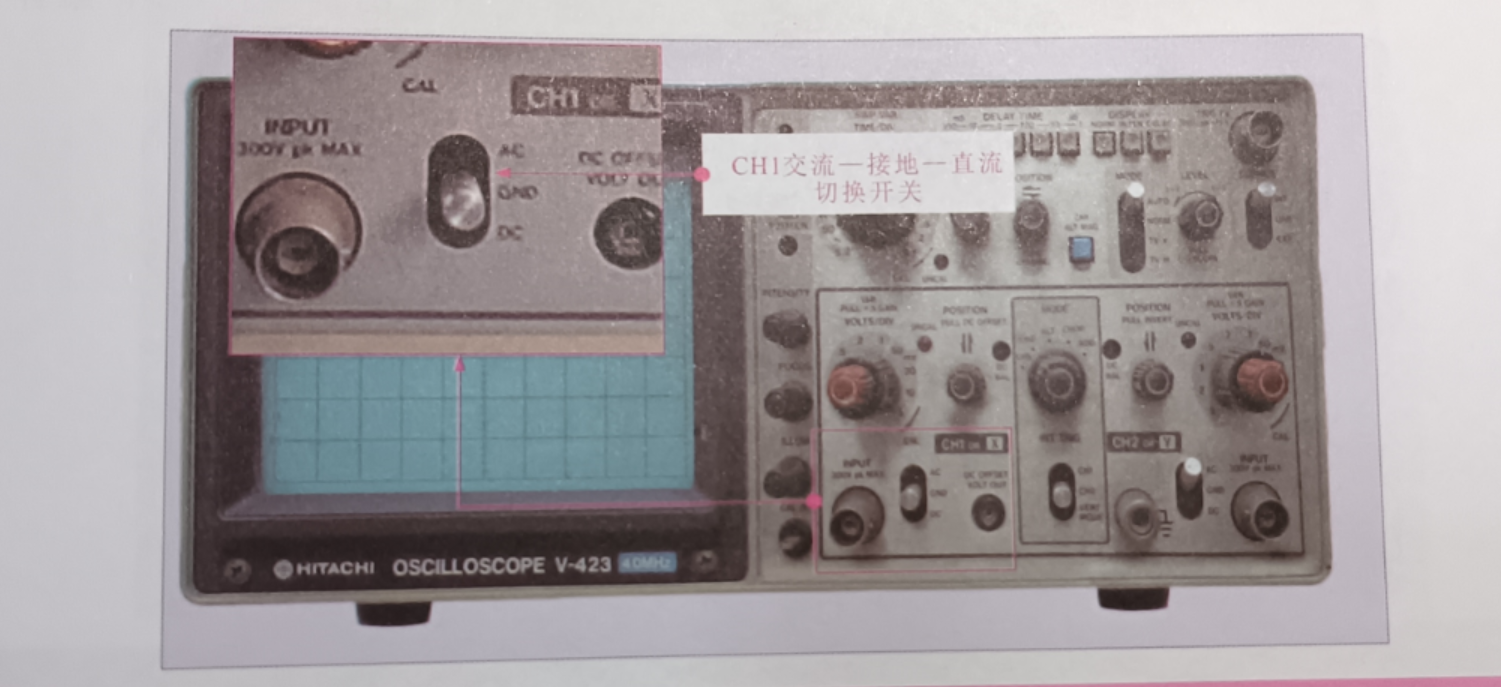

CH1 交流一接地一直流切換開關[(CH-I)AC-GND-DC]: 根據 CH1 信號輸入端輸入的信號選擇不同的擋位，AC 為觀測交流信號，DC 為觀測直流信號，GND 為觀測接地，如圖所示。

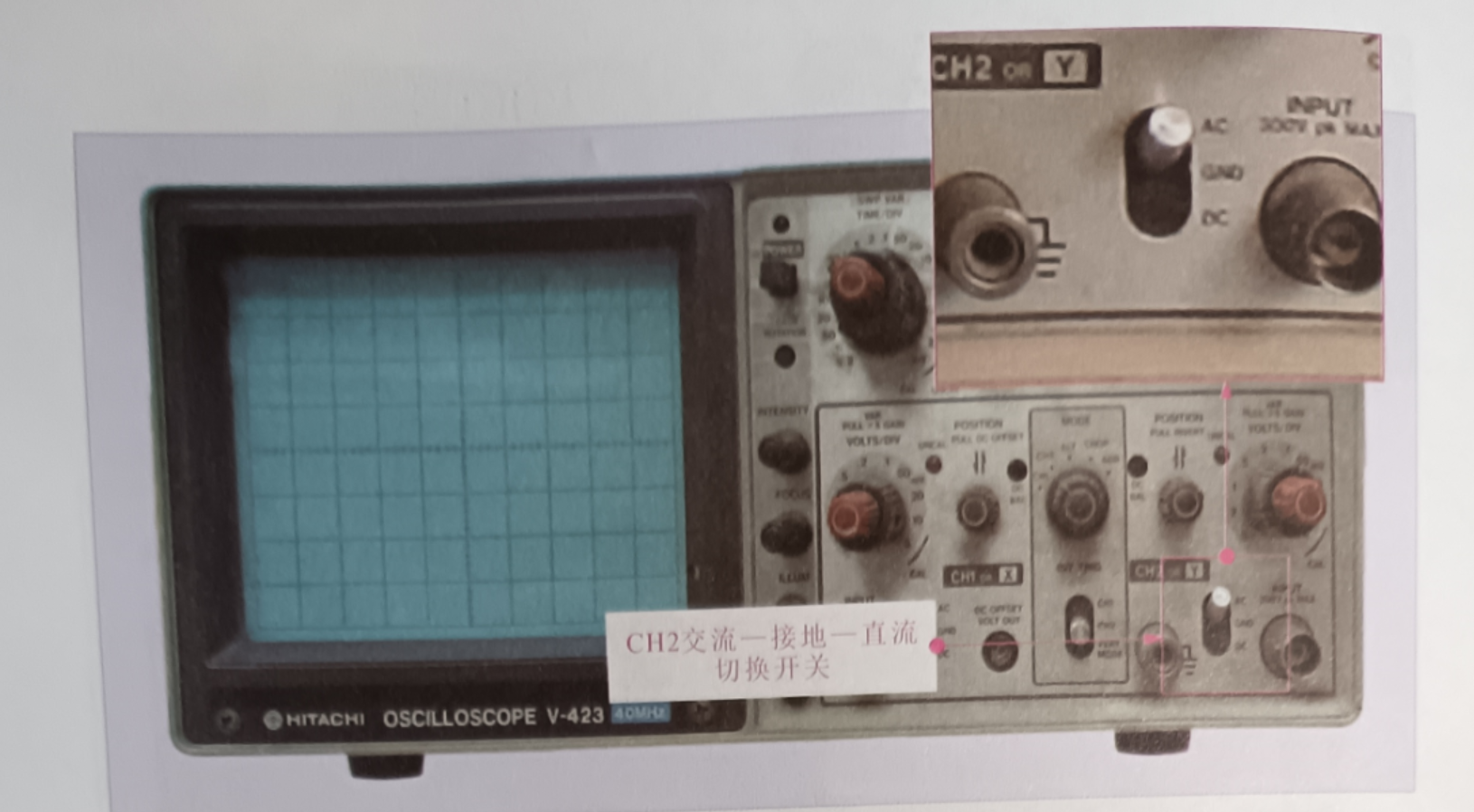

 CH2 交流一接地一直流切換開關[(CH-2)AC-GND-DC]: 根據 CH2 信號輸入端輸入的信號選擇不同的擋位，AC 為觀測交流信號，DC 為觀測直流信號，GND 為觀測接地，如圖所示

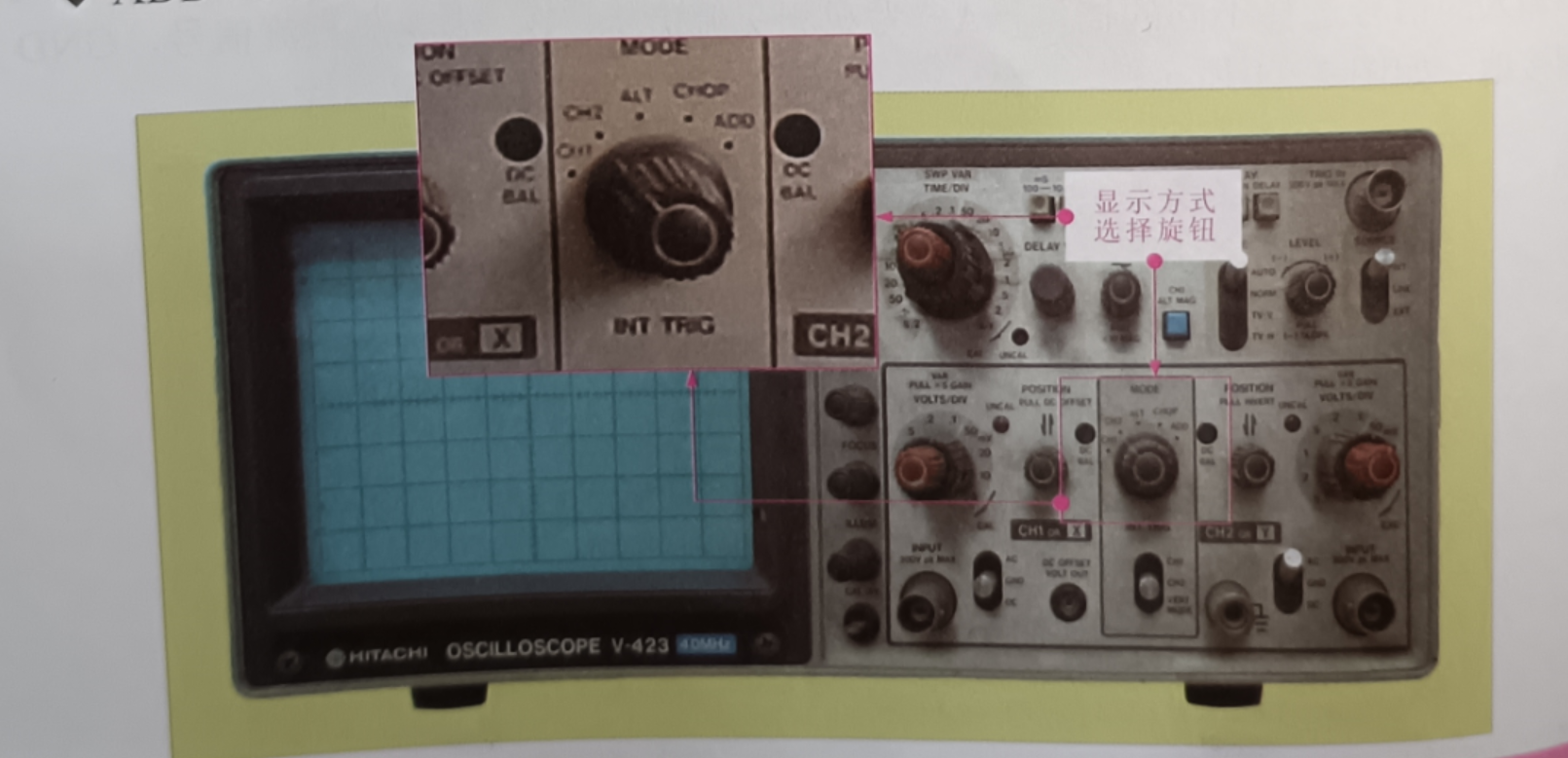

顯示方式選擇旋鈕 (MODE): 設置 CH-1、CH-2、CHOP、ALT和ADD共5個擋位，如圖 2-13 所示。

CH-1:只顯示由 CH-1輸入信號的波形

CH-2:只顯示由 CH-2 輸入信號的波形

CHOP:快速切換顯示方式。

ALT:兩個輸入信號的波形交替顯示。

ADD (Addition): CH-1 和 CH-2 兩個輸入信號進行加法或減法處理并顯示

CHI 垂直位置調整旋鈕[ (CHI) POSITION PULL DC OFFSETI: 用于適移動波形位置以便于觀察。

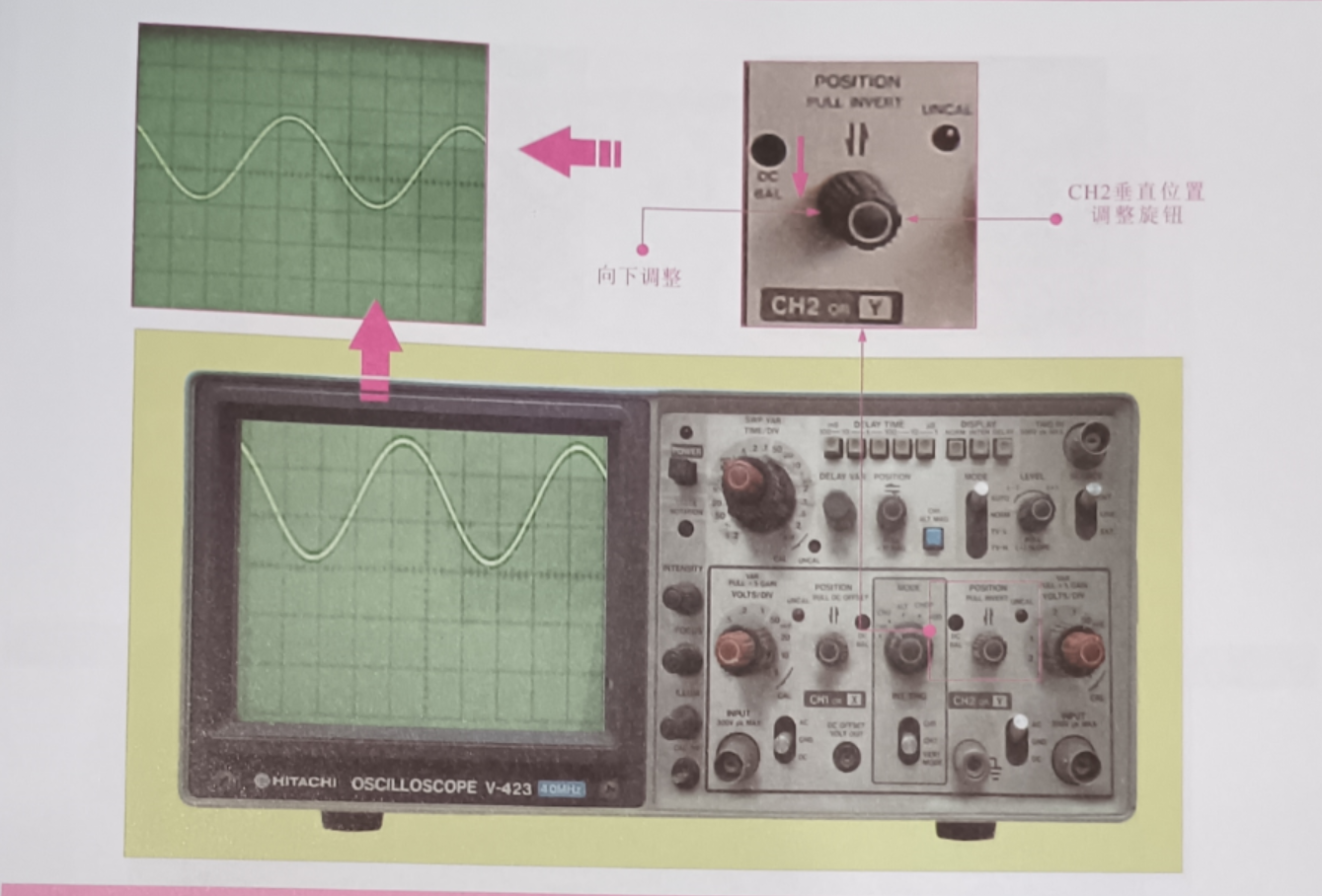

CH2垂直位置調整旋[(CH2) POSITION PULLINVERT: 用于適當動波形位置以便于觀察，如圖所示。

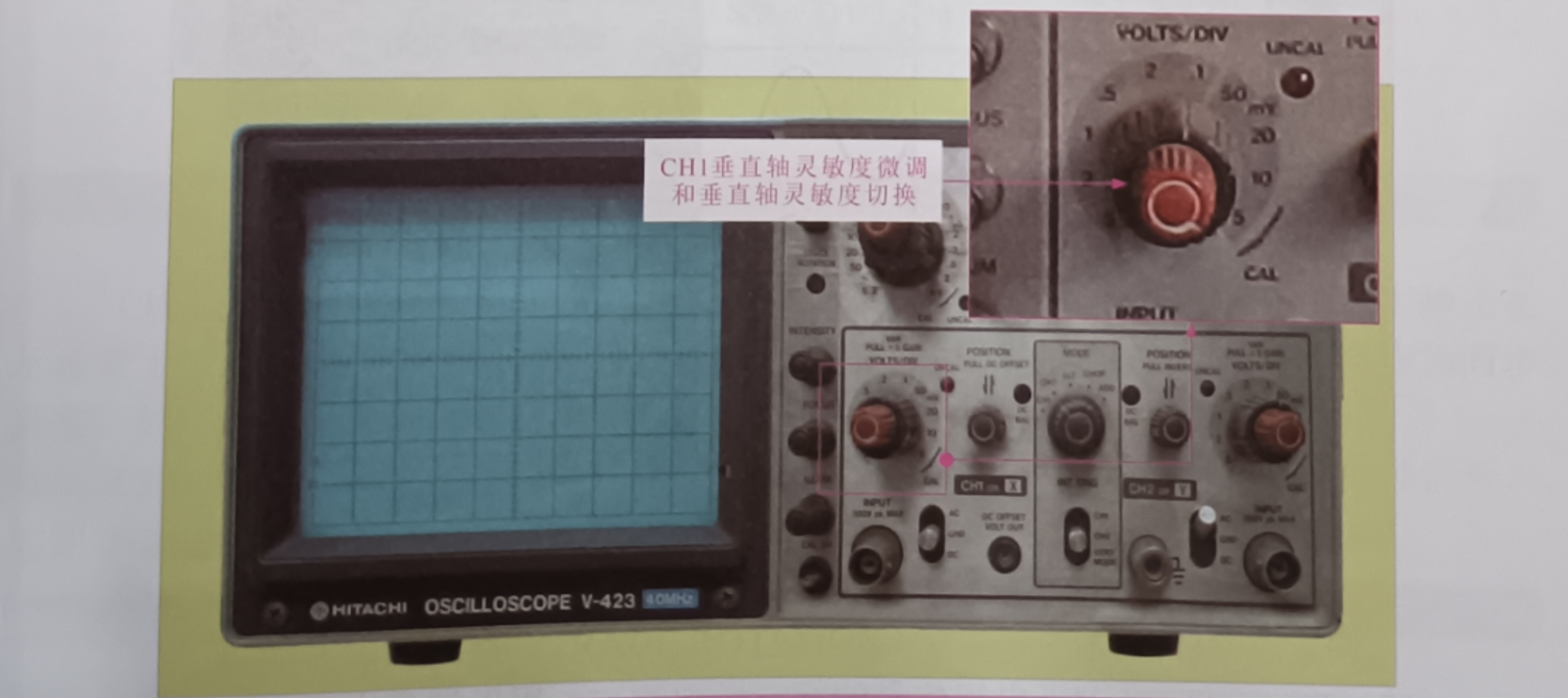

CH1 垂直軸靈敏度微調 (VARIABLE) 和垂直軸靈敏度切換 (VOLTSDIV): 這兩個旋鈕是一個同心調整旋鈕，外圓環形旋鈕是靈敏度切換鈕，內圓旋鈕是微調鈕，可以根據被測信號的幅度切換輸入電路的衰減量，使顯示的波形在示波管上有適當?shù)拇笮?，如圖所示。

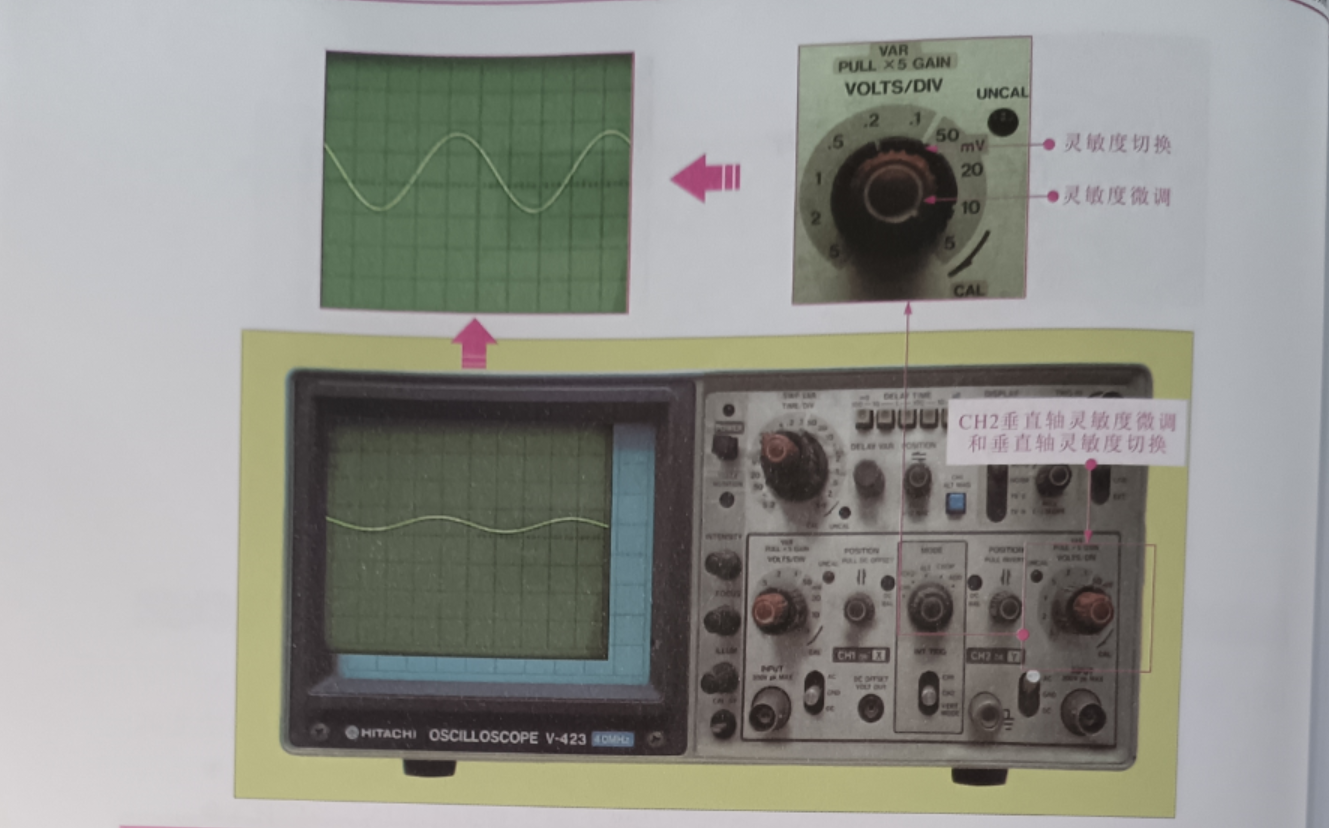

CH2 垂直軸靈敏度微調 (VARIABLE) 和垂直軸靈敏度切換 (VOLTS/DIV): 用于對 CH2 信號波形的垂直靈敏度進行調整，如圖所示。

同步調整(TRIG LEVEL): 用于微調同步信號的頻率或相位，使其與被測信號的相位一致 (頻率可為整數倍)，如圖所示。

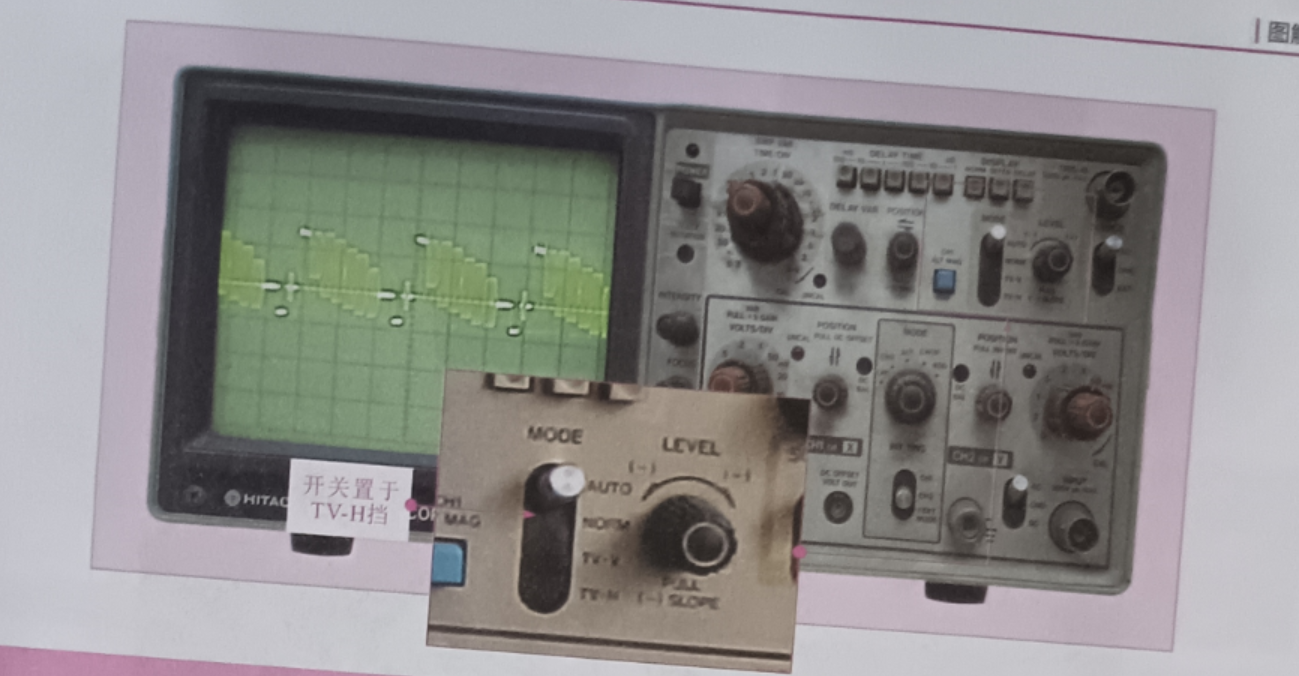

 TV-H 和TV-V (電視信號的行、場觀測): 用于調整電視信號中的行信號觀測或場信號觀測，如圖所示。

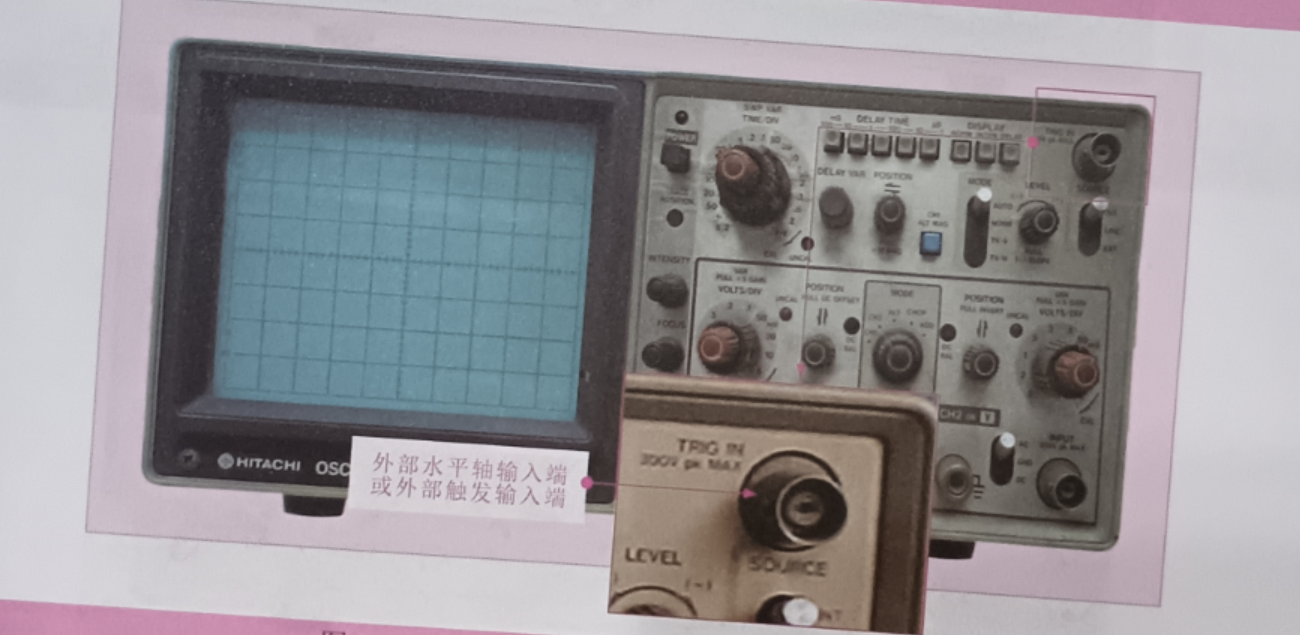

外部水平軸輸入端或外部觸發輸入端(EXT.Hor TRIGN):內部掃描與外部信號同步時從該端加入外部同步信號，如圖所示。

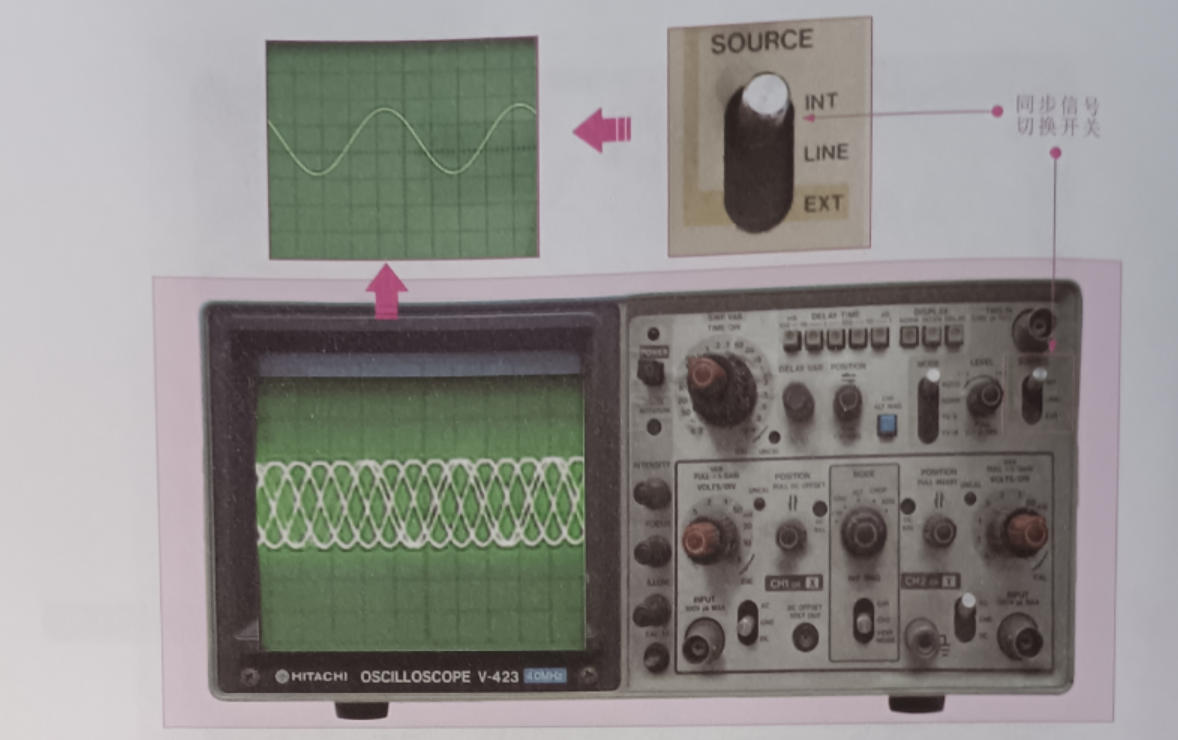

同步(觸發)信號切換開關 (TRIG SOURCE): 使觀測信號的波形靜止在示波管上，INT 為內同步源，LINE 為線路輸入信號，EXT 為由外部輸入信號作為同步基準，如圖所示。

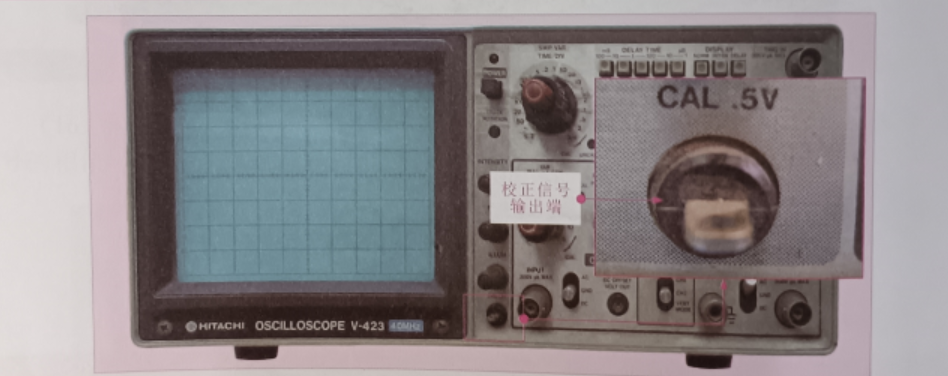

校正信號輸出端(CAL.5V):用于輸出模擬示波器內部產生的標準信號如圖所示。

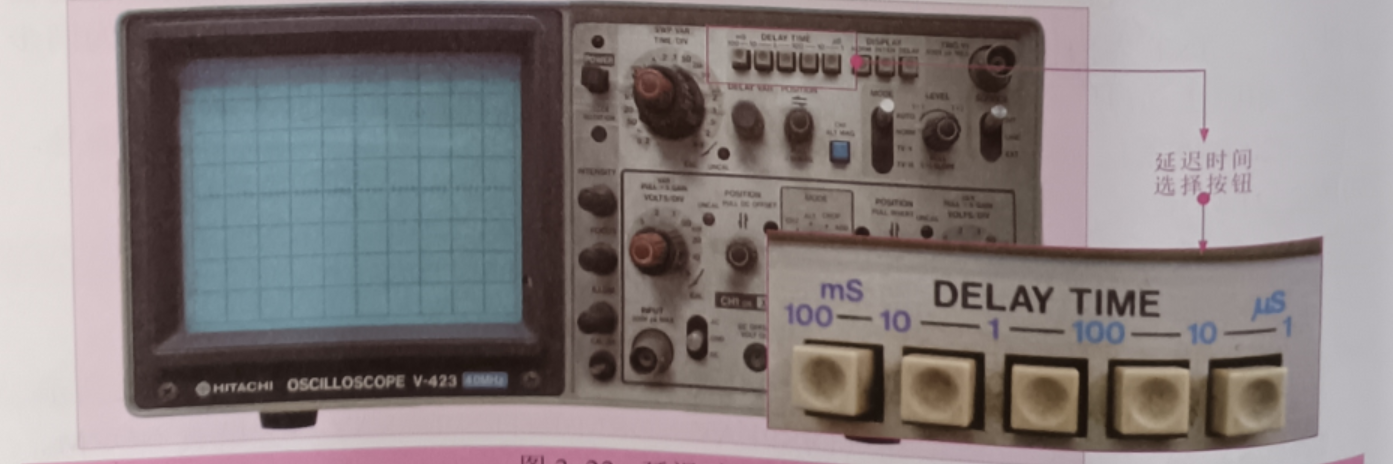

接地端:測量信號波形時要將地線與被測設備的地線連接在一起，掃描線傾斜調整 (TRACE ROTATION): 調整掃描線的水平方向，內觸發切換開關(CH1-CH2 VERTMODE):設定內部觸發方式，延遲時間選擇按鈕(DELAYTIME):設置5個延遲時間擋位，如圖所示

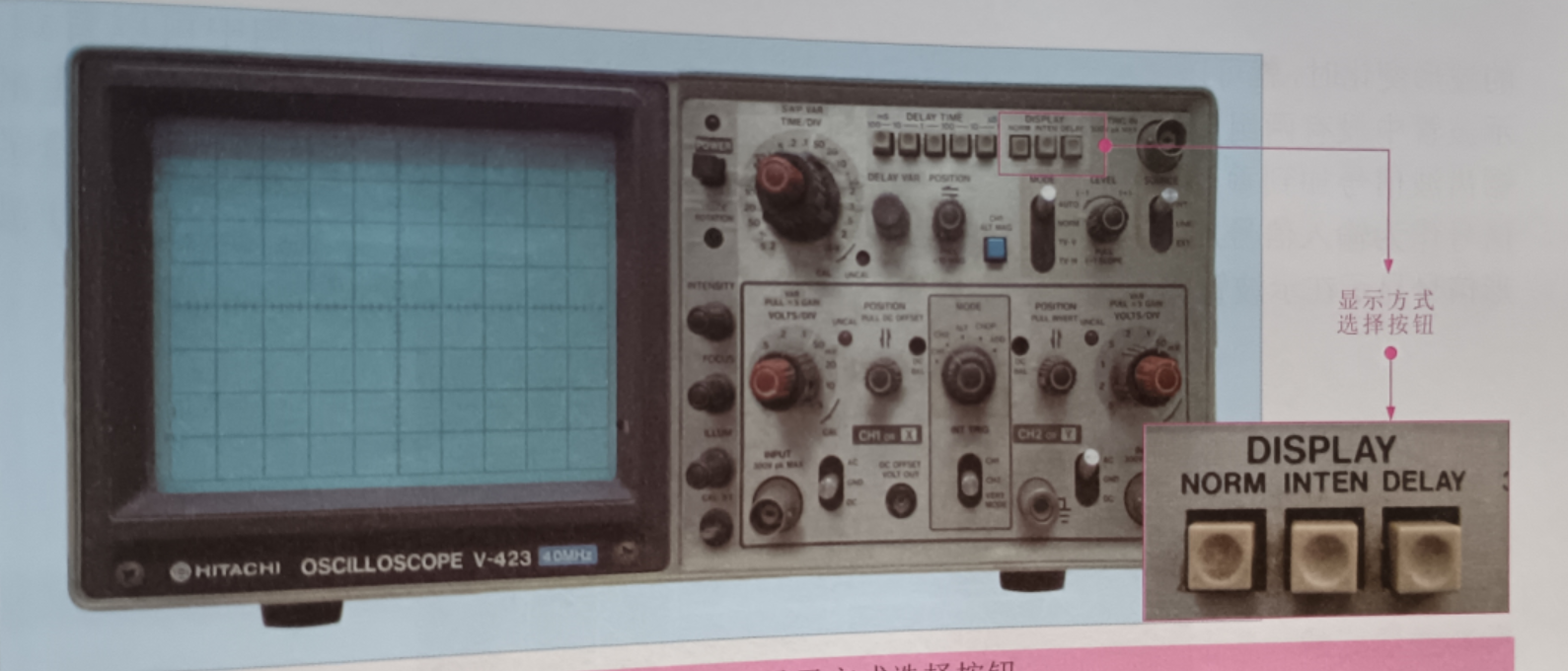

顯示方式選擇按鈕(DISPLAY NORMINTEN DELAY):設置NORMINTEN、DELAY3個擋位，如圖所示。
