如何利用手持式測試工具對建筑控制系統進行快速排障
建筑控制系統是一種智能化的管理系統，可以通過傳感器、執行器、控制器等設備，對建筑物的溫度、濕度、空氣質量、照明、安防等進行監測和控制，從而提高能源效率和運營成本。然而，隨著建筑控制系統的功能越來越強大，故障診斷也變得越來越復雜。當系統出現故障時，如何利用簡單的手持式測試工具進行快速排障呢？
本文將介紹一些常見的建筑控制系統故障及其解決方法，以及福祿克提供的一些適合于建筑控制系統排障的測試工具。
常見故障及解決方法
建筑控制系統的故障可以分為以下幾類：
? 傳感器或執行器故障：這是最基本的故障，可能導致控制器無法接收到正確的信號或輸出正確的控制命令。例如，溫度傳感器損壞，導致空調無法調節溫度；電表故障，導致能耗數據不準確等。
? 控制器報警：這是指控制器本身或與之通信的設備出現異常，導致控制器發出報警信號。例如，現場控制器報警，表示傳感器或執行器故障；DDC控制器報警，表示某個面板或某座建筑通信中斷等。
? 管理層工作站報錯：這是指管理層工作站無法與下層控制器或設備正常通信，導致工作站顯示錯誤信息。例如，工作站與某座或多座建筑中斷通信，導致無法監測和控制該建筑的狀態。
? 用戶投訴：這是指建筑內的人員對環境條件不滿意，打電話投訴。例如，房間太熱或太冷，空氣質量差，照明不足等。
要解決這些故障，首先要確定故障的位置和原因。一般來說，可以從以下幾個方面進行檢查：
? 控制器檢查：登錄中央管理控制器，查看整個系統的狀態和報警信息。如果某個局部發生故障，可能是現場控制器面板、模擬電路或傳感器或執行器本身有問題；如果整個建筑發生故障，可能是管理層控制器和DDC、網絡路由器或交換機之間的通信有問題；如果整個園區發生故障，可能是以太網或IP骨干網有問題。
? 以太網檢查：檢查網絡連接圖標或以太網端口鏈路狀態LED，驗證網絡是否正常。如果有異常，可以使用網絡診斷工具進行進一步測試。例如，福祿克公司的EtherScope網絡診斷工具可以連接到銅纜、光纜或無線以太網，提供各種關鍵網絡性能參數的概覽，幫助定位網絡故障。
? 布線檢查：檢查連接故障設備的布線是否完好。如果是標準AWG布線，可以使用數字萬用表檢查基本的電纜開路和短路以及阻抗故障；如果是雙絞線(UTP)，可以使用福祿克公司的Cable IQ或DTX線纜分析儀進行更詳細的測試。

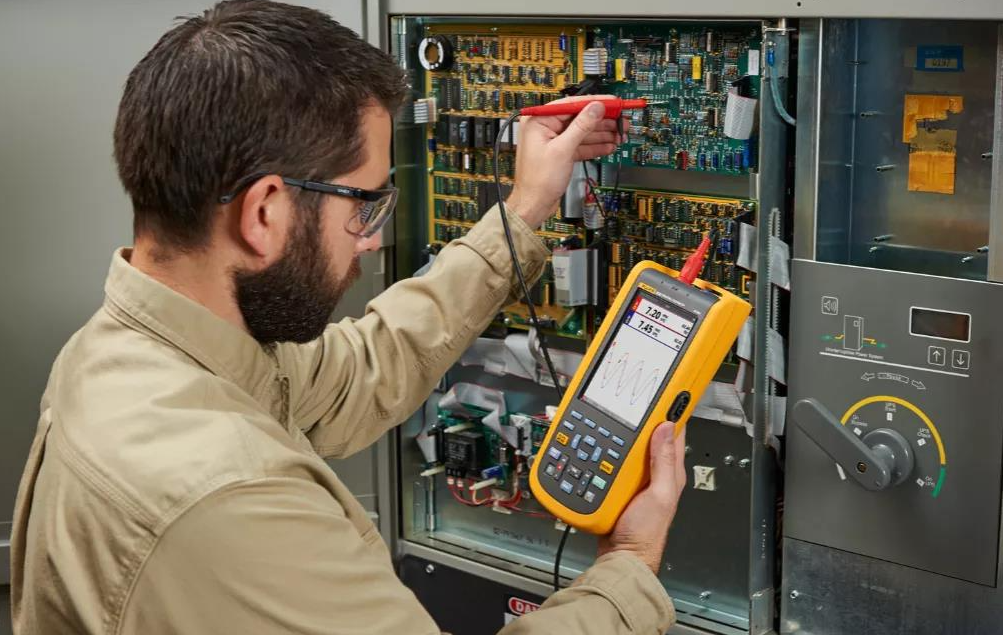

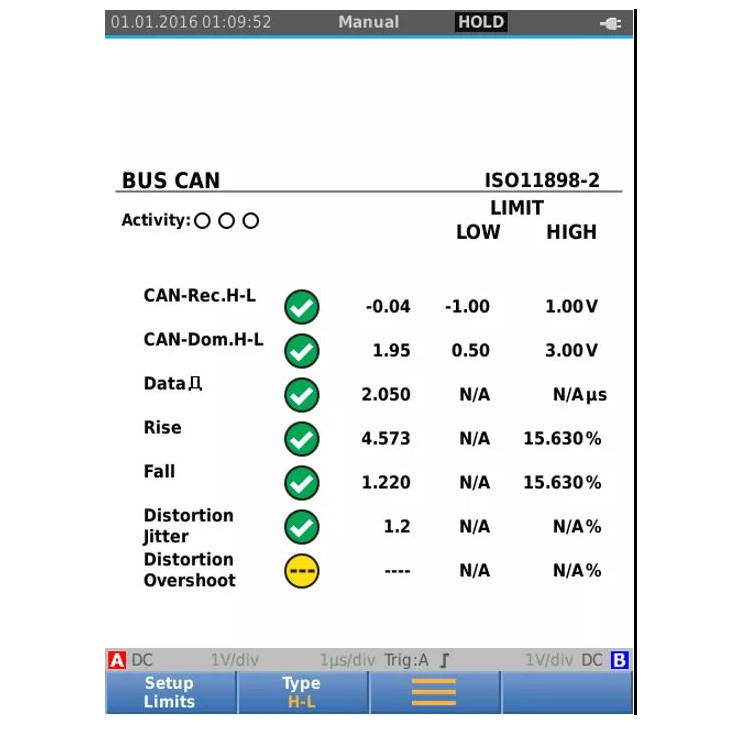

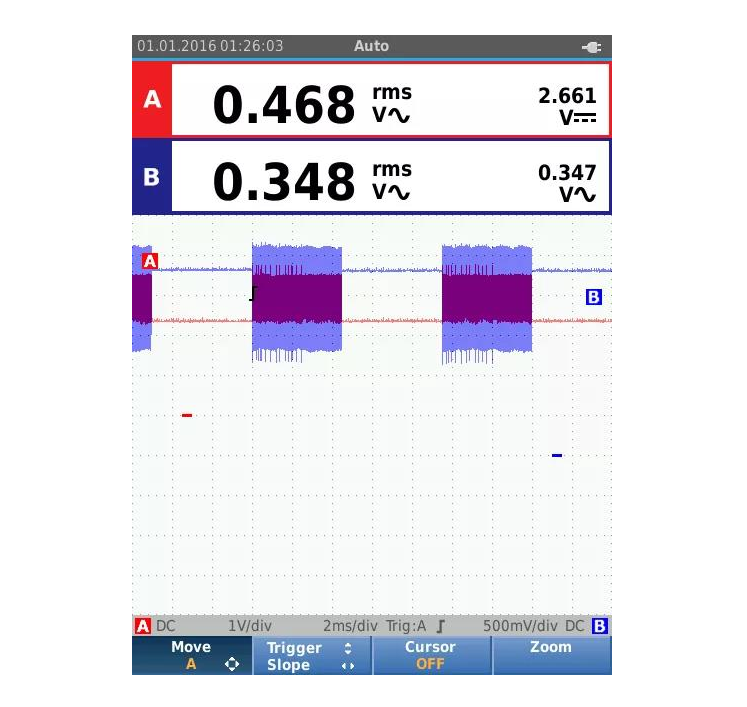

? 信號檢查：如果布線檢查正常，那么可以使用示波器捕獲波形，檢查網絡上通信信號的質量。例如，福祿克公司的Fluke 125B示波表是一款便攜式手持示波器，帶有用于捕獲波形的自動模式，連接后無需繁復操作即可看到波形。同時還具有網絡總線健康、物理層測試功能，可以幫助確定信號通斷、衰減、失真等問題。
? 間歇性故障：間歇性故障是最難以診斷的，因為故障隨機發生，難以捕獲。這種情況下可以使用具有記錄或趨勢捕捉模式的示波器，自動捕獲故障事件波形，從而節省時間，提高工作效率。此類故障有時候是由于振動或環境變化引起的設備、控制或布線性能下降造成的。另一個可能的原因是安裝錯誤。此類錯誤包括網絡布線靠近高壓源或電感負載、使用的電纜類型不正確或電纜太長等。
? 電源故障：電源問題也會造成設備間歇性跳閘或故障。有以下原因可能造成電源故障：最近發生過系統升級，舊電源可能過載或不平衡；原配電系統提供的電源不能滿足新控制系統對清潔電源的要求；新設備可能將諧波擾動反灌回電源；有些情況下，翻新可能會引發故障，使故障原因不太明顯。如果懷疑電源故障，請使用福祿克公司的Fluke 1736電能質量記錄儀，不僅持續記錄電壓、電流、頻率、諧波，還可捕捉斷電跳閘等事件。在當今電腦等辦公設備的廣泛應用下，幫助工程師了解故障的真正原因。
? 模擬檢查：對于多層式控制系統，也需要頻繁診斷模擬信號故障。同樣，第一步是定位故障。如果僅僅是建筑內某個局部發生故障，很可能是模擬部件發生故障，因為這是樓宇控制系統架構中最基本的部分。傳感器通過將其輸出信號轉換為4-20 mA直流電流進行通信，其他系統使用直流1V-5V或直流0V/2V-10V電路。此時，最快的故障診斷方法是使用毫安鉗型表測量傳感器或執行器與現場控制器之間的電流或電壓，以及模擬返回到控制器的控制信號。福祿克公司的Fluke 773毫安過程鉗型表既可測量毫安信號，也能輸出4-20 mA和1V-5V或0V/2V-10V信號。幫助工程師無需拆線，即可快速測量模擬信號，排查控制系統故障。
