86100D 如何使用電腦通信？Keysight 是德 DCA-X 示波器
86100D DCA-X 是德 示波器通過以下幾種方式連接電腦通信：
? LAN連接：可以使用網線將86100D的LAN端口連接到計算機的網卡或路由器。需要在86100D和計算機上設置合適的IP地址和子網掩碼，以便進行通信?？梢允褂肍lexDCA軟件或其他支持VISA的軟件，通過LAN向86100D發送SCPI命令。
? GPIB連接：如果86100D具有GPIB選項，可以使用GPIB線將86100D的GPIB端口連接到計算機的GPIB卡或轉換器。需要在86100D和計算機上設置合適的GPIB地址，以便進行通信。還需要根據您的86100D的配置模式（標準模式或遺留模式），選擇不同的編程指南和命令集?？梢允褂肍lexDCA軟件或其他支持VISA的軟件，通過GPIB向86100D發送SCPI命令。
6.png)
Keysight 86100D連接電腦需要準備以下軟件（關注“美佳特科技”公眾號，發送“是德86100軟件”獲取下載鏈接。）：
FlexDCA軟件：這是一款專門為86100D設計的軟件，可以實現遠程控制、數據分析、信號仿真等功能。該軟件支持USB、LAN和GPIB等連接方式，可以通過VISA向86100D發送SCPI命令。
7.png)
? Keysight IO Libraries Suite軟件：這是一款通用的儀器驅動和通信軟件，可以幫助您識別和配置86100D等Keysight儀器。該軟件可以為86100D分配一個VISA地址，以便通過USB或LAN進行通信。
11.png)
? GPIB驅動程序和轉換器：如果您使用GPIB連接86100D，您需要安裝相應的GPIB驅動程序和轉換器，以便計算機識別GPIB卡或設備。
14.png)
Keysight 是德 86100D 示波器 DCA-X 如何使用電腦通信？
GPIB連接：
1.在86100D主機背面，找到GPIB接口 。
13.png)
2.USB口連接電腦USB,GPIB連接主機GPIB口

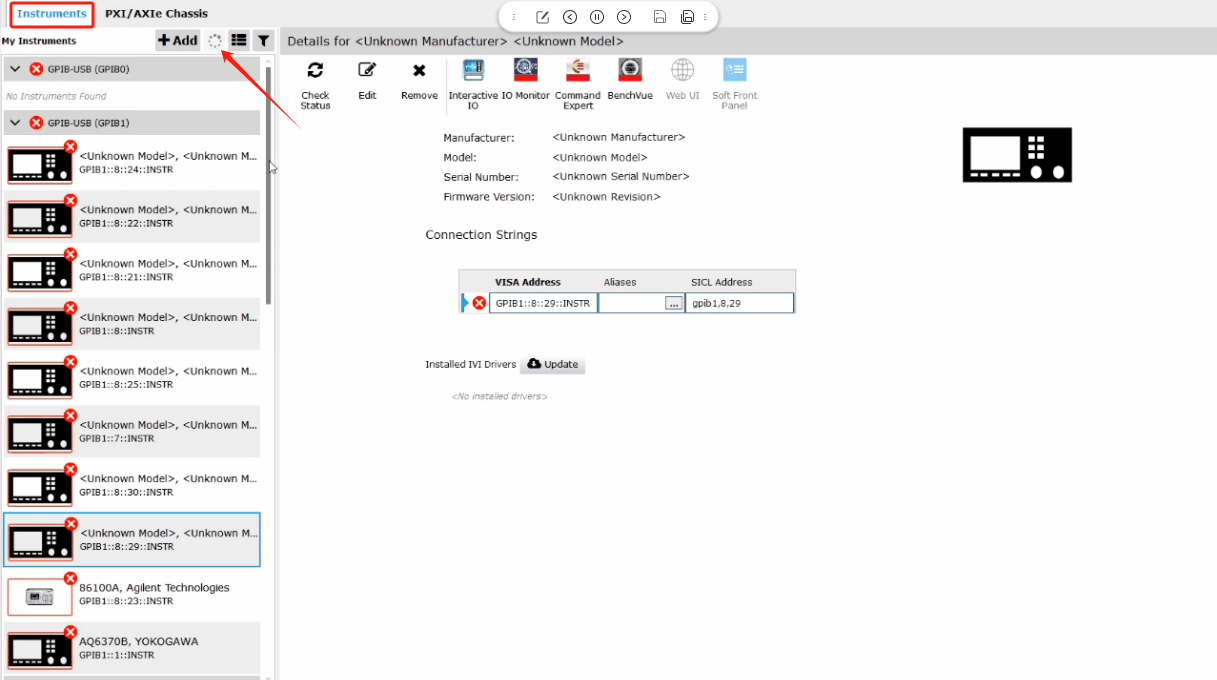

3.打開“FlexDCA軟件”軟件,找到“Instruments”,點擊刷新按鈕即可
4.找到“GPIB-USB”選項卡,看到下方有連接的設備列表

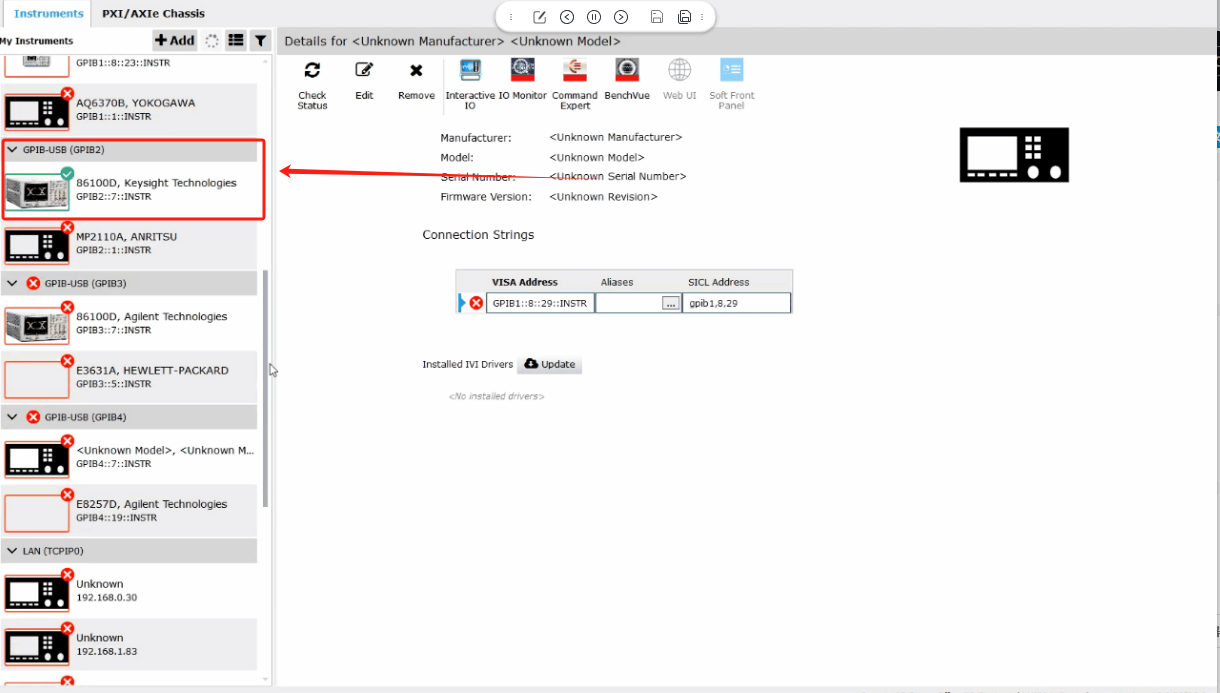

5.點擊“86100D”,右側可以查看到設備信息：型號，SN，版本等
16.png)

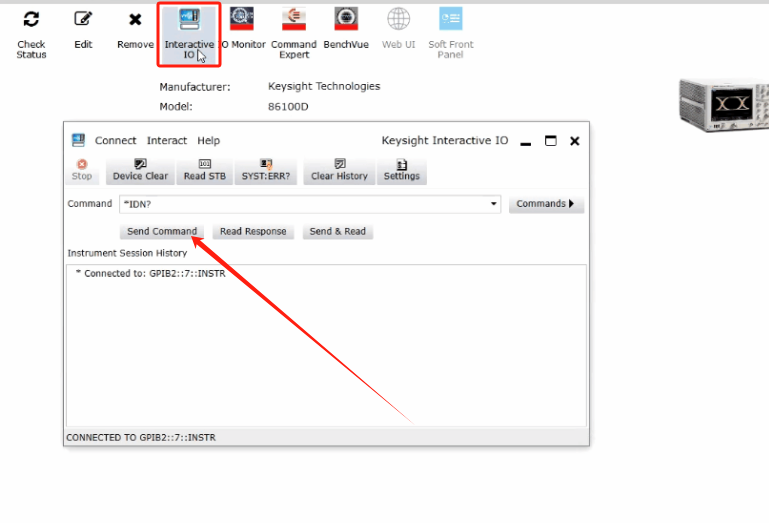

6.測試設備是否連接成功，需要發送指令讓設備反饋，操作如圖
LAN連接
注意：使用LAN連接前，要把電腦TCP/IPV4設置相同范圍

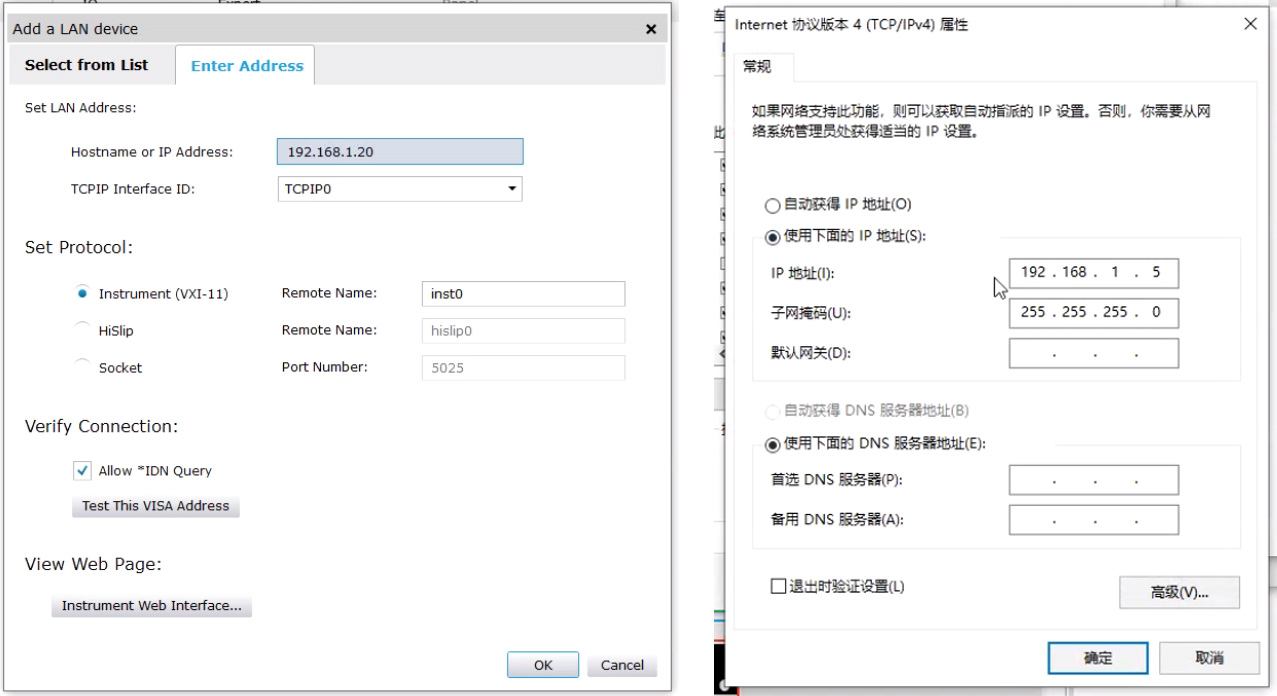

1.設置電腦固定IP,具體操作看GIP圖
2.找到"My Instruments",點擊"Add>LAN>interface"
18.png)

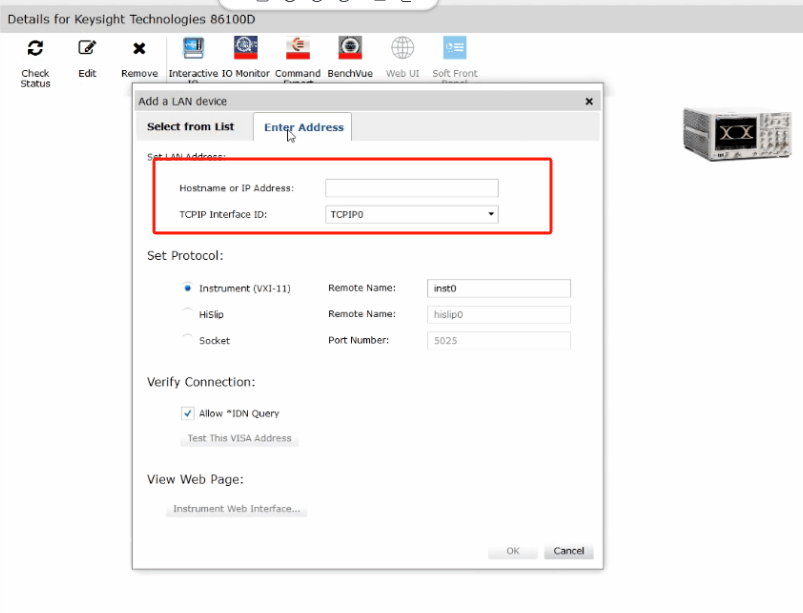

3.在“Add a LAN device”彈窗,選擇“Enter Address”，輸入剛設置網段IP
