橫河AQ6370C光譜分析儀，如何測試光纖激光器？

2024-03-11

瀏覽次數：5458次

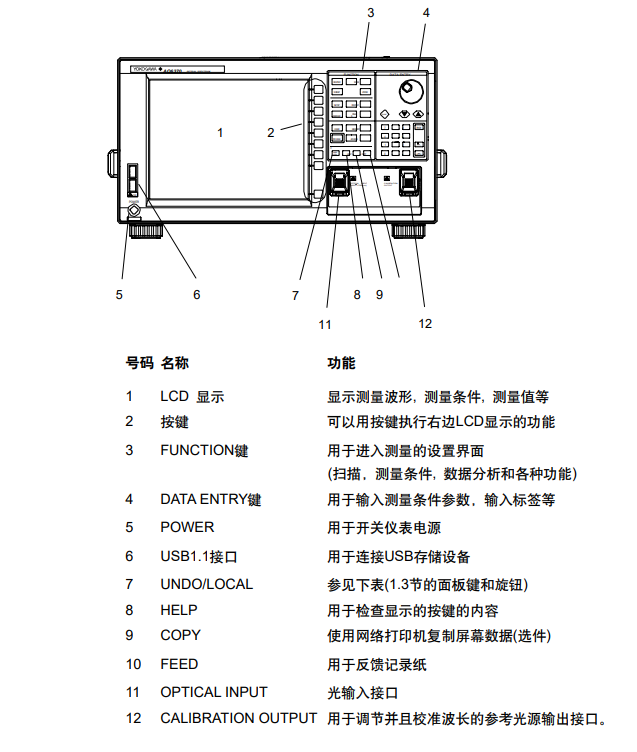

YOKOGAWA AQ6370C的主要優勢是具有高波長精度、高波長分辨率、大動態范圍、寬功率量程、快速測量、多種分析功能等。它還可以通過內置波長參考源和宏編程功能來確保精度和效率。AQ6370D是AQ6370C的升級型號。

YOKOGAWA AQ6370C是一款適用于光通信設備和器件的光譜分析儀，它可以測試光纖激光器的輸出光譜和特性，如中心波長、峰值功率、信噪比、線寬等。要使用AQ6370C測試光纖激光器，你可以參考以下的步驟：

? 準備好需要測試的光纖激光器和AQ6370C，以及適合的光纖連接器和電源線。

? 將YOKOGAWA AQ6370C的電源線插入電源插座，并按下電源開關。

? 將光纖激光器的輸出端連接到AQ6370C的輸入端，注意選擇合適的單?；蚨嗄９饫w，并使用相同類型的連接器。

? 按下YOKOGAWA AQ6370C的菜單鍵，選擇“設置”選項，然后選擇“波長校準”功能，按照屏幕上的提示進行波長校準。

? 按下YOKOGAWA AQ6370C的菜單鍵，選擇“設置”選項，然后選擇“光軸對準”功能，按照屏幕上的提示進行光軸對準。

? 按下YOKOGAWA AQ6370C的菜單鍵，選擇“設置”選項，然后選擇“測量條件”功能，根據需要設置波長范圍、分辨率、靈敏度、平均次數等參數。

? 按下YOKOGAWA AQ6370C的菜單鍵，選擇“設置”選項，然后選擇“顯示條件”功能，根據需要設置中心波長、跨度、參考電平、標尺等參數。

? 按下YOKOGAWA AQ6370C的菜單鍵，選擇“設置”選項，然后選擇“分析條件”功能，根據需要設置峰值搜索、波長精度、動態范圍、雜散光抑制等參數。
