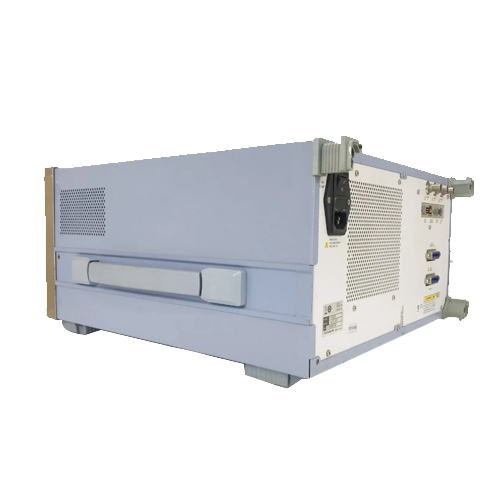

AQ6370C YOKOGAWA 橫河 光譜分析儀
主要特性：
? 波長范圍：600~1700nm
? 高波長精度：±0.01nm
? 高波長分辨率：0.02nm
? 大動態范圍：78dB(典型值)
? 寬功率量程：+20~-90dBm
? 快速測量：0.2秒(100nm跨度)
? 適用于單模和多模光纖
? 高波長精度：±0.01nm
? 高波長分辨率：0.02nm
? 大動態范圍：78dB(典型值)
? 寬功率量程：+20~-90dBm
? 快速測量：0.2秒(100nm跨度)
? 適用于單模和多模光纖
產品視頻
獲取報價
AQ6370C YOKOGAWA 橫河 光譜分析儀
特點
世界一流的光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版
AQ6370C共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率：0.02nm
高波長精度：±0.01nm
高性能版：±0.01nm(C波段)
標準版：±0.02nm(C+L波段)
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范圍 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
超大動態范圍：78dB(典型值)
由于單色鏡中雜散光變少，AQ6370C可以實現超大動態范圍(Typ.78dB)。
| 標準版(-10) | 高性能版(-20) | |
|
峰值±1.0nm 峰值±0.4nm 峰值±0.2nm |
73dB 62dB 45dB |
73dB(典型值78dB) 64dB(典型值70dB) 50dB(典型值55dB) |
| *分辨率設置：0.05nm | ||

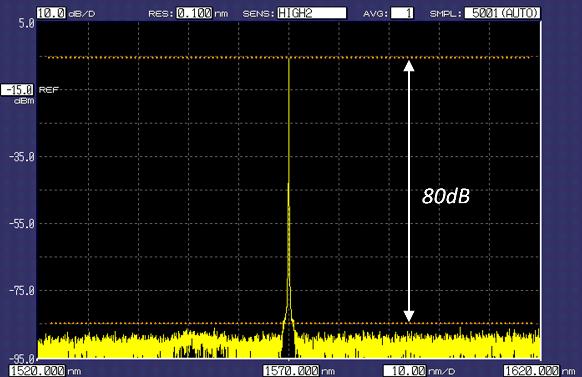

雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版
寬功率量程：+20dBm~-90dBm
AQ6370C可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。
改進的功率靈敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。
