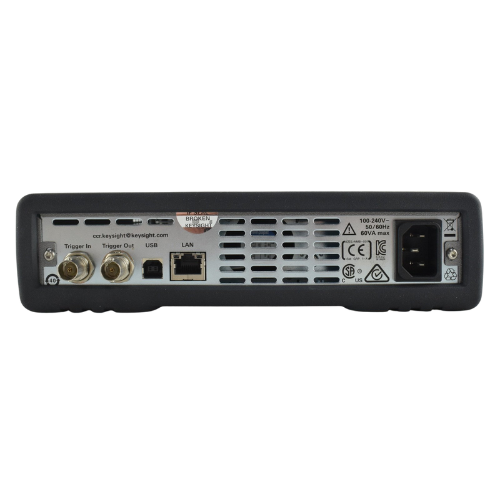

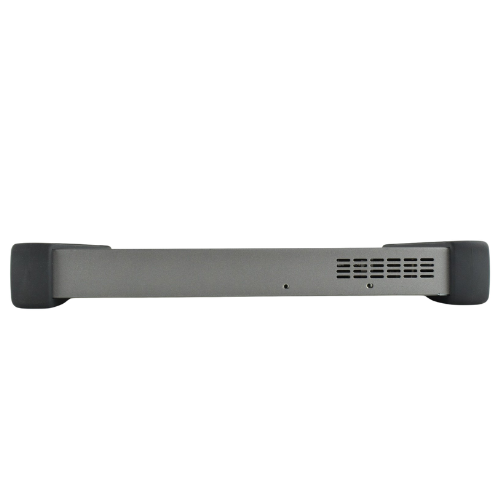

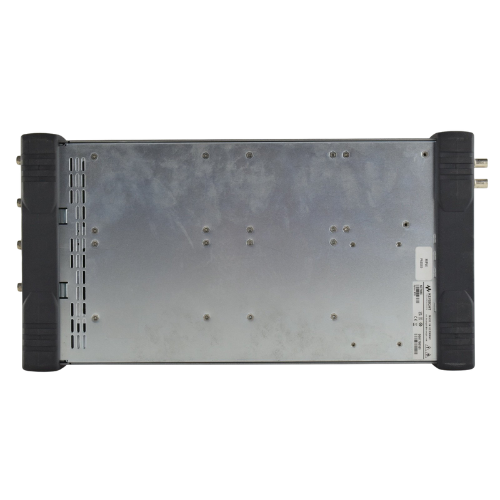

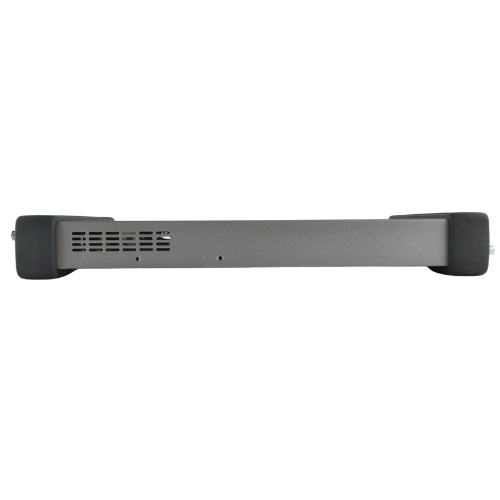

N7748C keysight 是德一體式光功率計

主要特性：

? ?波長范圍?：1250–1650 nm（覆蓋O/E/S/C/L波段單模光纖通信窗口）
? ?功率測量范圍?：-70 dBm 至 +23 dBm（支持自動/手動量程切換）
? ?測量精度?：±0.03 dB（典型值，@23°C±5°C，校準波長點）
? ?分辨率?：0.001 dB（高精度模式）/ 0.01 dB（標準模式）
? ?探測器類型?：熱電制冷型InGaAs（溫控精度±0.1°C）
? ?連接器接口?：FC/APC（標配），可選配FC/PC/SC/APC/LC
? ?校準波長點?：1310/1490/1550/1625 nm（NIST可溯源證書）
? ?最大輸入功率?：500 mW（+27 dBm）帶過載保護
? ?響應時間?：<10 ms（高速模式）/ <100 ms（高穩定模式）
? ?通信接口?：USB 3.0/RS-232/GPIB（兼容SCPI/LabVIEW驅動）

獲取報價

你的位置：首頁

產品中心

N7748C keysight 是德一體式光功率計

概述

產品概述

N7748C 是一款基于熱電制冷型 InGaAs 探測器的高性能光功率計，覆蓋 1250–1650 nm 通信波段（O/E/S/C/L波段），具備 -70 dBm 至 +23 dBm 的超寬動態范圍，支持自動量程切換和快速響應測量。其核心優勢在于 ±0.03 dB 的業界領先精度、0.001 dB 的高分辨率，以及多接口遠程控制能力，適用于光器件研發、光纖網絡部署、WDM系統測試等高精度場景。

核心特點

超高精度與穩定性

采用 熱電制冷 InGaAs 探測器，溫控精度達 ±0.1°C，顯著降低環境溫度波動對測量的影響。
NIST 可溯源校準（1310/1490/1550/1625 nm 波長點），長期穩定性優于 ±0.05 dB/年。
支持 偏振無關設計（PDL < 0.02 dB），適用于偏振敏感器件測試。

寬動態范圍與快速響應

高速模式（<10 ms 響應時間）：適用于實時監測光信號瞬態變化。
高穩定模式（<100 ms）：優化信噪比，適合極低功率（-70 dBm）測量。

雙模式測量：
過載保護：可承受 500 mW（+27 dBm）輸入功率，內置自動衰減器保護探測器。

靈活配置與擴展性

多接口支持：標配 FC/APC，可選 FC/PC/SC/APC/LC 等多種光纖接口。
模塊化設計：支持多通道擴展（最多 8 通道），滿足 WDM 系統多波長并行測試需求。

智能化操作

7 英寸觸摸屏：直觀顯示實時功率、波長、損耗等參數，支持圖形化趨勢分析。
遠程控制：通過 USB/RS-232/GPIB 接口和 SCPI 指令，兼容 LabVIEW、Python 等開發環境。
數據記錄：內置存儲 10 萬組數據，支持 CSV 導出及時間戳記錄。

典型應用場景

光器件研發：激光器、光模塊、濾波器等器件的插入損耗（IL）、回波損耗（RL）測試。
光纖網絡部署：OTDR 配合測試、光纖鏈路損耗評估、連接器清潔度檢測。
WDM 系統維護：多波長功率監測、通道平坦度分析、EDFA 增益測量。
實驗室計量：作為標準參考設備，校準其他光功率計或光源。

技術參數詳表

參數	規格
波長范圍	1250–1650 nm（可選擴展至 800–1700 nm）
功率范圍	-70 dBm 至 +23 dBm（標準模式），可擴展至 +27 dBm（高功率選件）
測量精度	±0.03 dB（@1550 nm, 23°C±5°C）
分辨率	0.001 dB（高精度模式）/ 0.01 dB（標準模式）
探測器類型	熱電制冷 InGaAs，主動溫控
偏振相關損耗（PDL）	<0.02 dB（典型值）
接口類型	FC/APC（標配），可選 FC/PC/SC/APC/LC
通信接口	USB 3.0、RS-232、GPIB，支持 SCPI/LabVIEW
電源	AC 100–240 V / DC 12 V（雙供電，內置電池備用）
尺寸/重量	320×240×80 mm / 2.5 kg（含電池）
