產品概述

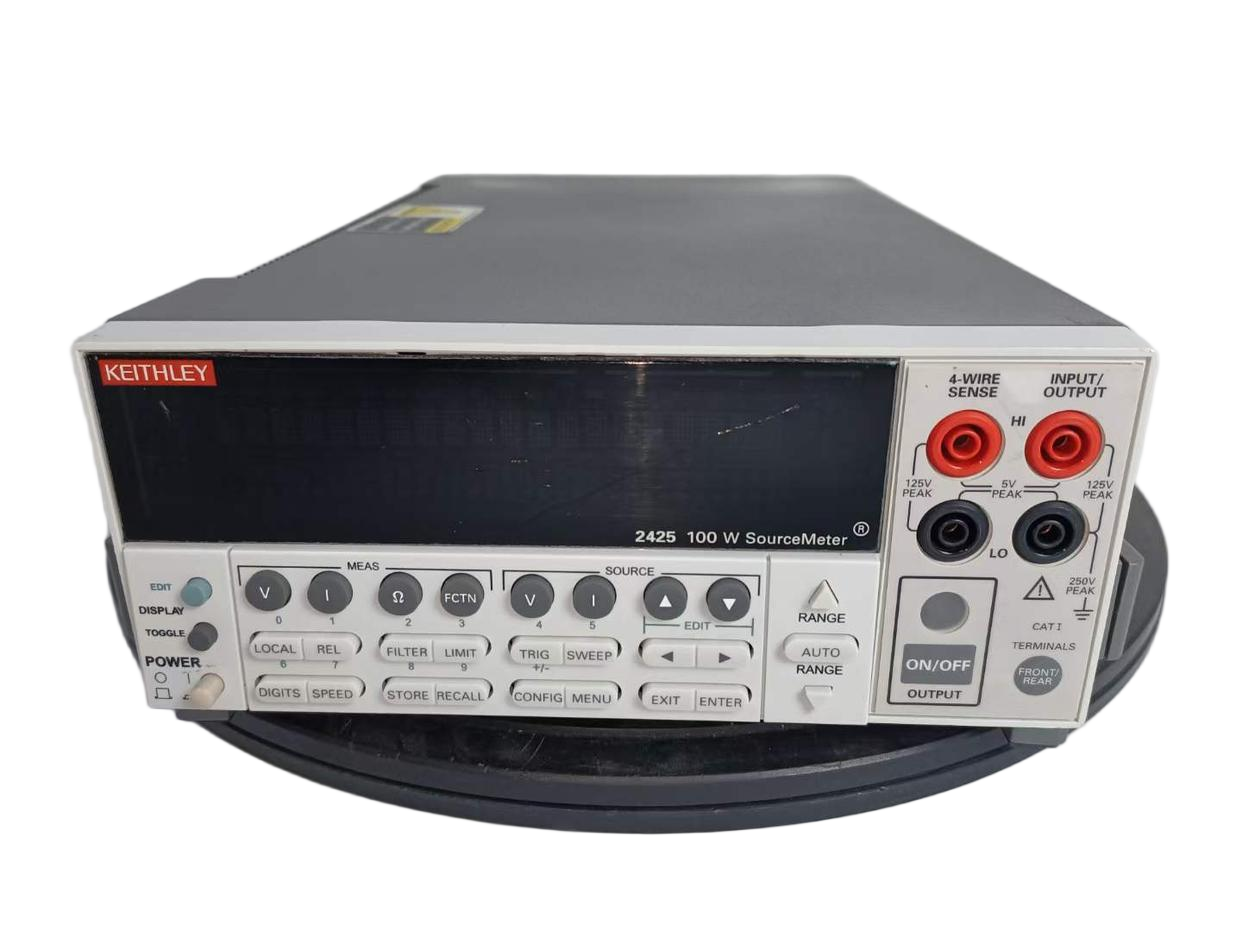

吉時利2425數字源表是集精密電源、電流源、電壓源、電子負載和測量功能于一體的多功能儀器，專為半導體器件測試、材料特性分析和高精度傳感器校準而設計。其核心優勢在于：
四象限工作：可同時輸出/吸收電流（正負電壓和電流），模擬真實負載條件。
超高精度：電壓分辨率達1μV，電流分辨率達100pA，滿足微安級至安培級全范圍測試需求。
脈沖模式：支持最短100μs脈沖寬度，適用于功率器件瞬態特性測試。
核心功能與特點
一體化電源與測量
四象限工作模式
高精度與低噪聲
電壓精度：±0.05%設定值 + 200μV（高精度模式）。
電流精度：±0.05%設定值 + 100nA（1mA量程）。
低噪聲設計：<10μV RMS（1Hz-100kHz帶寬），確保小信號測量準確性。
脈沖與掃描功能
自動化與遠程控制
典型應用場景
半導體測試：
新能源與材料：
太陽能電池效率與填充因子（FF）測試
材料電阻率/霍爾效應測量
工業質量控制：
高精度傳感器（壓力/溫度）校準
LED/激光二極管老化測試
技術參數詳表
| 參數 | 規格 |
|---|
| 電源輸出 | 0-105V DC，0-1.05A DC，最大功率20W（連續） |
| 四象限工作 | 支持源/吸雙向電流（±105V，±1.05A） |
| 電壓分辨率 | 1μV（最?。?，1mV（標準模式） |
| 電流分辨率 | 100pA（最?。?，100nA（標準模式） |
| 測量精度 | 電壓：±0.05% + 200μV；電流：±0.05% + 100nA（23℃±5℃校準后） |
| 脈沖模式 | 脈寬100μs-10s，占空比可調 |
| 接口 | GPIB（IEEE-488.2）、USB 2.0、RS-232、可選LAN |
| 安全認證 | IEC 61010-1 CAT II 300V，CE/UL/CSA認證 |
| 尺寸/重量 | 213×88×350 mm / 3.2 kg |
選件與擴展
可選配件：
高功率選件（擴展至40W脈沖功率）
四線制開爾文測試線（消除引線電阻影響）
射頻屏蔽測試夾具（用于低電流噪聲測量）
軟件支持：
產品優勢
實驗室級精度：NIST可溯源校準，長期穩定性優于0.01%/年。
工業級可靠性：通過振動/沖擊測試（MIL-STD-810G），適應嚴苛環境。
靈活配置：從研發到產線測試，覆蓋全生命周期需求。
操作示例（IV曲線測試）
連接待測器件（如二極管）。
設置掃描參數（如電壓0-5V，步長0.1V）。
啟動自動掃描，儀器同步輸出電壓并測量電流。
通過KickStart軟件直接生成IV曲線圖并導出數據。
如需技術演示或詳細資料，請聯系吉時利授權代理商。
