一、品牌介紹
Keithley(吉時利)隸屬于Tektronix(泰克)旗下,擁有超過70年精密電子測試儀器設計、制造與營銷經驗,專注為全球工程師與科學家提供高效能測試解決方案。品牌產品線涵蓋信號源、測量?jī)x器、半導體測試系統等500余種產品,深耕3D感測、半導體開發、進階材料研究等領域,以卓越的測量精度、可靠性與技術創新力,成為精密測試領域的標桿品牌。
二、產品特點
一體化集成設計:整合數字萬用表、開關系統與數據記錄儀功能,替代多臺分立儀器,節省機架空間與采購成本,半機架2U高度適配臺式與機架安裝場景。
高精度測量性能:搭載專利6.5位(22位)測量引擎,直流電壓最佳精度達±0.003%+3.5字,電阻分辨率低至100μΩ,溫度測量精度±0.2℃,兼顧精度與測試速度。

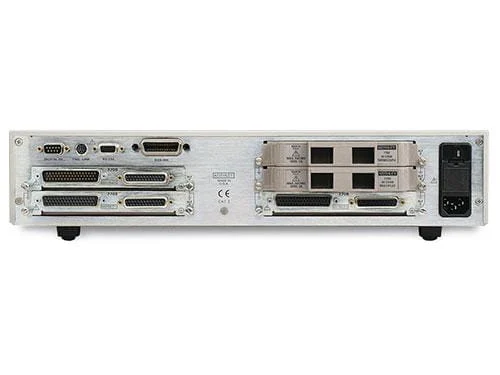

靈活擴展能力:配備2個擴展插槽,兼容12種開關/控制插件模塊,可擴展至80路差分輸入通道,支持300V通道隔離,滿足多測點同步測試需求。
豐富功能覆蓋:支持14種測量功能,含交直流電壓/電流、2/4線電阻、頻率、周期及熱電偶/RTD/熱敏電阻溫度測量,內置信號調理與濾波功能。

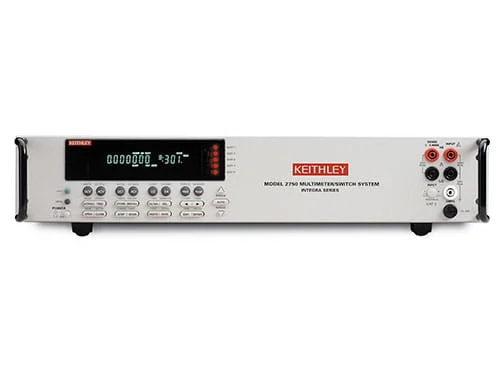

高效便捷操作:配備前置面板輸入接口,搭配Excelinx-1A數據記錄軟件,實現快速組態與數據導出,支持GPIB、RS-232通訊,適配自動化測試系統集成。
三、產品規格
測量范圍:直流電壓最大1000V,交流電壓最大750V;交直流電流最大3A;電阻最大100MΩ;溫度最大1820℃(熱電偶適配)。
測量精度:直流電壓±0.003%+3.5字,直流電流±0.05%+8字,電阻±0.01%+4字,溫度±0.2℃。
分辨率:直流電壓0.1μV,直流電流1μA,電阻1μΩ,溫度0.001℃。
擴展能力:2個插槽,支持12種插件模塊,最大80路差分輸入通道,300V通道隔離。
測試速率:內存掃描速率180次/秒,總線掃描速率145次/秒,最大內部觸發速率2000次/秒。
通訊接口:GPIB、RS-232。
物理參數:尺寸89×213×370mm,重量6.5kg,支持鋰電池供電。
軟件支持:Excelinx-1A數據記錄軟件,支持自動化組態與數據分析。
四、應用場景
電子元器件測試:適用于生產線及實驗室中電阻、二極管等元器件的參數精準測量,支持多通道并行測試,提升批量檢測效率。
溫度監測與巡檢:搭配熱電偶、RTD等傳感器,搭建多通道溫度巡檢系統,廣泛應用于環境監測、產品老化測試及工業過程溫度監控。
電池性能測試:精準監控電池組電壓、微小電流變化,記錄電池老化趨勢與循環性能,為電池研發與質量管控提供數據支撐。
半導體與材料研究:憑借高精度與低噪聲特性,用于半導體器件參數測試、進階材料電學特性分析,滿足科研級測試需求。
自動化測試系統:作為核心測量單元集成于自動化測試平臺,適用于3D感測、無線設備等終端產品的量產測試與程序監控。
