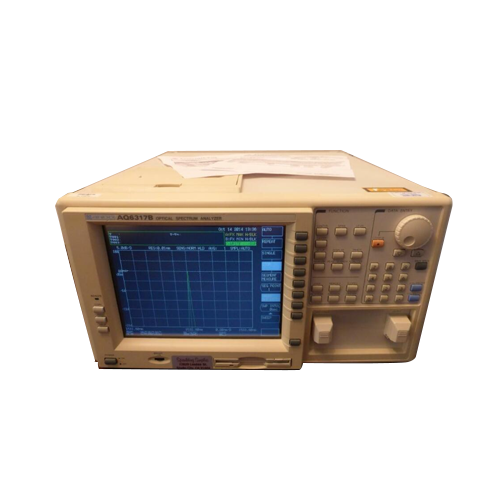

AQ6317B Yokogawa 橫河光譜分析儀

主要特性：

? 波長范圍：600至1750 nm
? 動態范圍：60 dB（1523 nm，峰值±0.2 nm，分辨率：0.01 nm）
? 波長精度：0.5 nm（600至1750 nm）
? 波長線性度：±0.01nm（1520至1580 nm）
? 波長重復性：±0.005 nm（1分鐘）
? 偏振相關性：±0.05 dB（1550/1600 nm），±0.05 dB典型值（1310納米）

現貨

獲取報價

你的位置：首頁

產品中心

AQ6317B Yokogawa 橫河光譜分析儀

概述

手冊下載

安藤AQ6317B光譜分析儀一直是光譜分析的基準。Ando AQ6317B涵蓋了廣泛的應用，包括光源評估，光學設備中損耗波長特性的測量以及WDM（波分復用）系統的波形分析。

Ando AQ6317B非常適合C波段和L波段測量。Ando AQ6317B具有很高的波長精度和波長線性度，可以評估用于WDM的光學設備。內置的分析功能使操作和擴展性變得簡單。Ando AQ6317B是AQ6370系列的前身，該系列提供了更快的處理器，但基于非常相似的Mono-Chromator構建，因此AQ6317B以較低的價格提供了出色的光譜分析功能。

與以前的Ando AQ6317模型相比，AQ6317B的波長精度已提高到±20 pm，這主要是通過對Mono-Chromator的改進而實現的，現在，Mono-Chromator被鑄造，而不是板組件。它還提供了L波段的規范。WDM分析功能和陷波寬度分析功能也得到了改進，還增加了多通道NF分析功能和濾光片分析功能。它與其他改進（例如加速掃描）一起使用變得更加容易。并增加了多通道NF分析功能和濾光片分析功能。

它與其他改進（例如加速掃描）一起使用變得更加容易。并增加了多通道NF分析功能和濾光片分析功能。它與其他改進（例如加速掃描）一起使用變得更加容易。

波長范圍：600至1750 nm
動態范圍：60 dB（1523 nm，峰值±0.2 nm，分辨率：0.01 nm）
波長精度：0.5 nm（600至1750 nm）
波長線性度：±0.01nm（1520至1580 nm）
波長重復性：±0.005 nm（1分鐘）
偏振相關性：±0.05 dB（1550/1600 nm），±0.05 dB典型值（1310納米）
附加信息

波長分辨率：分辨率設置：0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0 nm
分辨率精度：±5％
電平精度：±0.3 dB
電平線性度：±0.05 dB
掃描時間：約 500毫秒

AQ6317B是一款光譜分析儀，適用于廣泛的應用，包括光源評估，光學設備中損耗波長特性的測量以及WDM（波分復用）系統的波形分析。

AQ6317B YOKOGAWA 橫河光譜分析儀產品手冊

2022-10-13

305

/file/upload/spae276/2022-10/13/202210131139548444.pdf
